超声波检测DAC、DGS、AVG、TCG曲线的区别和联系

联系：曲线反映的都是规则反射体的反射回波高度或指定高度对应的增益（dB值）随距离变化而变化的规律。横坐标一般是声程距离，纵坐标一般是回波高度或指定高度对应的增益（dB值），每一条曲线对应一个规则反射体的当量（如Ф3长横孔）。

各条曲线之间的区别：

DAC (distance amplitude curve)距离波幅曲线

​

DAC曲线是逐点绘制的曲线，通常选取3处以上不同声程距离的相同反射体的回波来绘制。

利用DAC所绘制的曲线，探伤时候能直接读出缺陷回波高度比曲线所代表的规则反射体的当量高多少dB（如Ф3长横孔+5dB），同时还可以在已绘制的曲线（如Ф3长横孔）基础上，增益或者衰减一定的dB数来自动生成多条曲线（如Ф3-10 dB, Ф3-14dB），多条曲线构成多个区域（如评定区、定量区、判废区），方便判断缺陷高度在哪一区域而做出评判。

所以DAC曲线适合按照某一规则反射体加减多少dB来对缺陷进行评判的场景。

DAC曲线为美国ASME规范NDT部分和中国NB/T47013标准的超声检测缺陷当量评定主要思路。

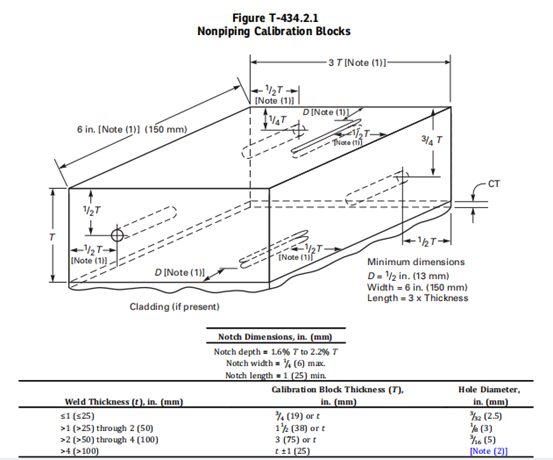

以下是ASME推荐DAC制作试块形式之一，其推荐了不同板厚对应的不同规格反射体尺寸。

​

TCG（Time CorrectedGain）距离增益补偿曲线

​

TCG定义：TCG曲线是一条深度补偿曲线，用DAC曲线沿深度方向的下降趋势对不同深度的反射回波幅度进行补偿，将所有的深度补偿值连成一条曲线，这条曲线即是TCG曲线。

TCG作用：TCG功能通过对A扫描回波幅度进行深度补偿后，使得同一尺寸反射体回波幅度与其在被检材料中的深度无关，均显示在同一回波高度。因此在TCG模式下，当探伤仪增益条件不变时更有利于发现位于材料内部较深位置的缺陷。

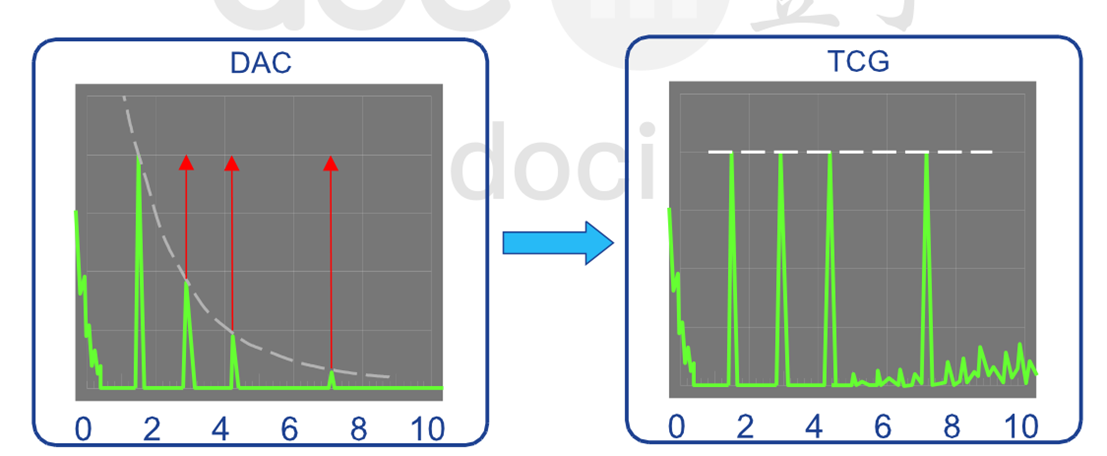

DAC和TCG的关系，应该可以这样描述：一般的DAC曲线是单调下降的平滑曲线，经过仪器的TCG功能变换后的DAC曲线为一平直线，而TCG曲线本身一般是单调向上的曲线。

DGS（distance gain size）= AVG（德文abstand  verstärkung Größe）距离增益尺寸曲线

​

DGS曲线在近场中需要逐点绘制，但是在远场中不需要逐点绘制，只要确定了某一远场位置的规则反射体的回波信号的高度，仪器就可以通过计算而得出其它距离处的不同大小反射体的回波高度，从而绘制出曲线，即只要一个参考回波信号，可以绘制任何尺寸的距离波幅曲线。

DGS可以通过设定制作时的所用试块的参考反射体的大小（如Ф2平底孔、大平底）以及需要生成曲线的反射体的大小（如Ф0.5、Ф1、Ф1.5、Ф3、Ф4平底孔），仪器就可以通过计算自动完成。并且还可以在探伤时候对缺陷回波的大小直接定量给出相应的当量值（如Ф2.6），适合按缺陷不同当量大小来对缺陷进行评判的场景。
