超声检测仪器、探头及组合性能测试校准—组合性能测试部分
引言
目前大部分常规超声仪器的性能测试参照国际标准 ISO22232：2020 Non-destructive testing—Characterization and verification of ultrasonic test equipment，即《ISO22232：2020超声检测设备器材的特性和验证》，其分为三个部分，分别为：
ISO22232-1-2020 仪器性能部分
ISO22232-2-2020 探头性能部分
ISO22232-3-2020 组合性能部分
这三个部分分别介绍了超声波仪器、探头和组合设备（即仪器、探头和连接的电缆)的性能测试方法、公差和验收标准。
上两篇推文根据ISO22232-1-2020 总结了超声波仪器部分测试的各项性能指标，以及检测时机；根据ISO22232-2-2020 总结了探头部分的相关性能指标。
本推文将总结ISO22232-3-2020 组合部分的相关性能指标：（如需相应的测试记录报告，请联系小编微信Qiji-NDT）
01 适用范围
2、也适用于多通道仪器；
3、对于自动化测试设备，需要用不同的测试来确保满意的性能；
4、不包括用于连续波的超声波仪器；
5、不适用于超声相控阵系统，参见例如.ISO 18563-3。但如果相控阵仪器与单探头或双探头组合使用，本部分的性能测试也适用于这种组合。
6、用于在现场或车间条件下工作的操作人员。
7、这些测试方法不是为了证明设备在特定应用中的适用性。
本部分组合性能的测试适合检测操作人员的日常周期性测试。
注意：日常周期性测试除了本部分的指标以外，还可以选择第二部分探头中的部分性能来做周期性测试。
02 组合性能测试和时机
|
超声波组合设备性能 |
检测时机 |
质保要求 |
需要测试报告/记录及测试操作培训，请联系小编微信Qiji-NDT |
|
|
物理状态和外部方面 |
当天使用前需测试一次 |
需要有可追溯的测试报告 |
||
|
斜探头 |
探头入射点 |
当天使用前需测试一次 |
||
|
声束角度 |
当天使用前需测试一次。当探头连续使用时，至少每隔几小时应进行一次测试。 |
|||
|
垂直线性 |
每周或者每次使用前需测试一次 |
|||
|
灵敏度 |
每周或者每次使用前需测试一次 |
|||
|
信噪比 |
每周或者每次使用前需测试一次 |
|||
|
脉冲持续时间 |
每周或者每次使用前需测试一次 |
|||

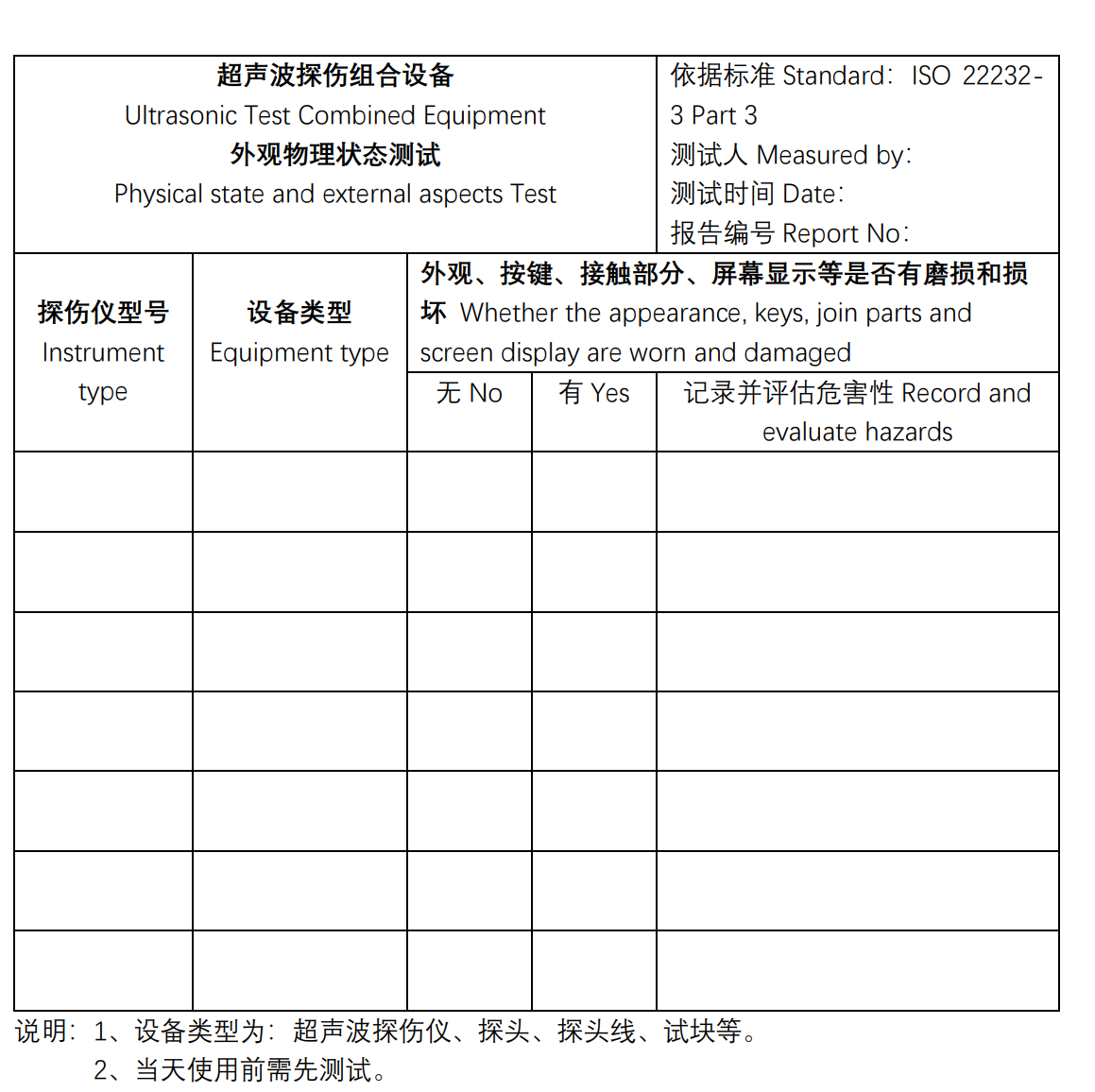

03 组合性能测试报告示例
